探头接口类型

Q9双

通道数

1000组（可扩展）

脉冲类型

负尖脉冲

发射电压

50～400V，

阻尼

560Ω

增益

0～120dB，步进：0.2/1-50

表面补偿

全增益范围

带宽

0.4～20MHz；

探头类型

单晶探头，双晶探头，穿透探头，水浸探头

滤波器

智能自适应滤波器

检波方式

负向/正向/全波/射频

抑制

0～80%，步进1%

探测范围

0～9999mm，最小显示范围15mm（钢种纵波）

材料声速

5～9999m/s

脉冲移位

-7～9984mm

探头零点

0～200us

探头前沿

0～100mm

向导

焊缝检测、板材检测、锻件检测

测量点

峰值

闸门

闸门起位：全范围

闸门宽度：全范围

闸门电平：10～90%，步进1%

曲线功能

DAC（曲线/折线），最多4条，符合NB/T 47013、GB/T 11345、GB/T 29712标准。

AVG（含三倍近场）

辅助功能

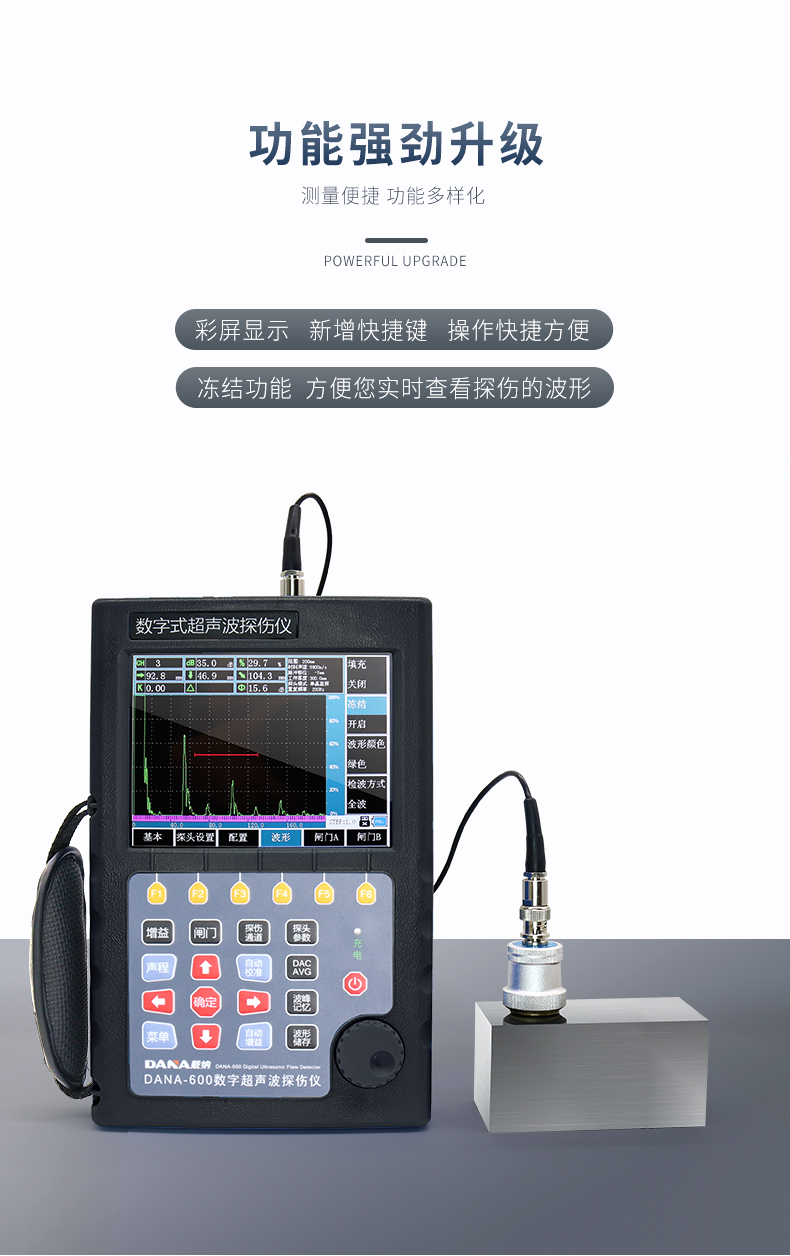

波形填充、波形冻结、快速扫查、户外模式、屏幕截图

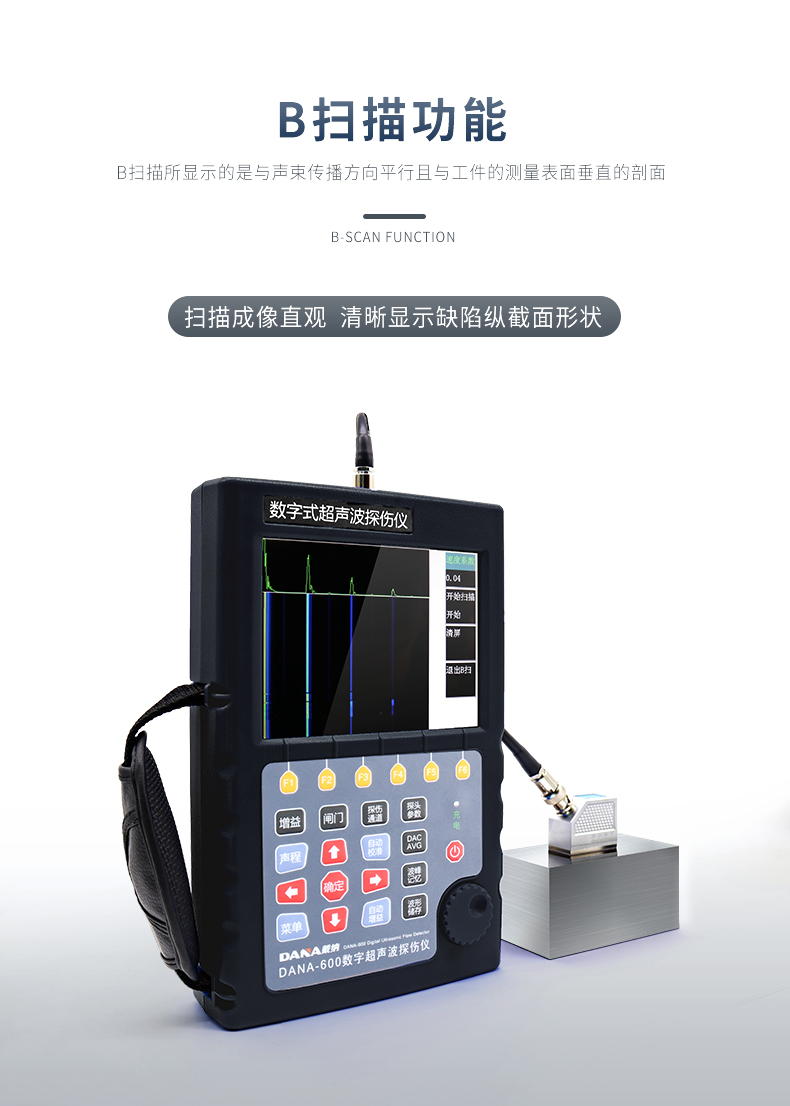

裂纹深度/闸门扩展 / B扫描/平板焊缝模拟/短片录制

报警

声光报警：进波报警

探伤灵敏度余量

≥65dB（200mm—Φ2平底孔，2.5PΦ20））

时基线性

≤0.3%

垂直线性

≤2.5%

水平线性

≤0.1%

幅度线性

≤±2%

衰减器精度

20dB ±1dB

动态范围

≥32dB（JB/T 10061标准测试）

远区分辨力

≥26dB

重复频率

200Hz–1000Hz
